仪表电缆

BS EN 50288-7仪表电缆

多对PE绝缘，LSZH护套 & 总屏蔽仪表电缆

应用及描述

BS EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，

不能直接连接在低阻抗电源，例如公共电力供应站。

推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。

推荐应用在生命和重要财产物资的消防防火措施中。

标准

基本设计遵循BS EN 50288-7标准

防火特性

阻燃特性（单根电缆垂直燃烧测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1; DIN VDE 0482-265-2-1
降低火蔓延（多根电缆成束垂直火焰燃烧测试）***	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
电缆燃烧腐蚀性气体零排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
电缆燃烧最小烟密度	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2
电缆无毒测试	NES 02-713; NF C 20-454
抗紫外线	UL 1581 section 1200
耐油	ICEA S-73-532**

备注：*为已替换的标准，***为可选标准。

额定电压

500V

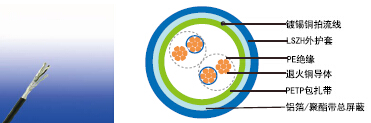

电缆结构

导体	IEC 60228标准2类多股退火铜导体。
绝缘	EN 50290-2-23标准挤压式PE复合物绝缘
成对	2根绝缘线芯绞合在一起形成对绞。
对绞	成对电缆以最佳绞距绞合成层。
隔离层	聚酯带
总屏蔽	带0.5mm²镀锡铜配流线的铝箔/塑料薄膜包裹在成缆外层。
外护套	EN 50290-2-27标准LSZH复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。

颜色

绝缘：黑/白, 成对的电缆在白色线芯上以数字（1，2、、、）连续标识。

外护套：黑色或蓝色（本安系统）

物理特性

耐油
工作温度范围（固定状态下）	-30°C – +90°C
安装温度范围（运动状态）	-5°C ( PVC 护套 ); -20°C ( PE 护套 )
最小弯曲半径	7.5 X 外径
抗紫外线	UL 1581 section 1200
	ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积	mm2	0.5	0.75	1	1.3	1.5	2.5
标称绝缘厚度	mm	0.55	0.55	0.55	0.6	0.6	0.7
导体电阻 (20°C)	Ω/km	36.7	25	18.5	14.2	12.3	7.4
绝缘电阻 (20°C)	MΩ.km(Min.)	5000
交互电容 (1 kHz)	pF/m(Max.)	115
电容不平衡值(1 kHz)	pF/500 m (Max.)	500
感应系数/阻抗比例	μH/Ω(Max.)	25	25	25	40	40	60
工作电压	V	500
测试电压 Urms	线芯之间V	2000
测试电压 Urms	线芯与屏蔽之间 V	2000

电缆结构参数

电缆型号	RE-2X(St)H
	芯数×2×截面积	标准绝缘厚度	标准护套厚度	标称总外径	标称总重量
	No.x2xmm2	mm	mm	mm	kg/km
0.5mm2, 多对
RE-2Y(St)H 2P0.5	2x2x0.5	0.35	0.9	7.6	66
RE-2Y(St)H 4P0.5	3x2x0.5	0.35	0.9	8.8	98
RE-2Y(St)H 5P0.5	4x2x0.5	0.35	1	9.8	118
RE-2Y(St)H 6P0.5	5x2x0.5	0.35	1	10.6	138
RE-2Y(St)H 8P0.5	8x2x0.5	0.35	1	11.3	160
RE-2Y(St)H 10P0.5	10x2x0.5	0.35	1.1	12.9	201
RE-2Y(St)H 12P0.5	12x2x0.5	0.35	1.1	13.5	236
RE-2Y(St)H 16P0.5	16x2x0.5	0.35	1.1	15.2	300
RE-2Y(St)H 20P0.5	20x2x0.5	0.35	1.2	16.9	367
RE-2Y(St)H 24P0.5	24x2x0.5	0.35	1.2	18.3	419
0.75mm2, 多对
RE-2Y(St)H 2P0.75	2x2x0.75	0.38	0.9	8.5	87
RE-2Y(St)H 4P0.75	3x2x0.75	0.38	1	10	123
RE-2Y(St)H 5P0.75	4x2x0.75	0.38	1	10.9	150
RE-2Y(St)H 6P0.75	5x2x0.75	0.38	1	11.8	175
RE-2Y(St)H 8P0.75	8x2x0.75	0.38	1.1	12.8	220
RE-2Y(St)H 10P0.75	10x2x0.75	0.38	1.1	14.5	267
RE-2Y(St)H 12P0.75	12x2x0.75	0.38	1.1	15.1	298
RE-2Y(St)H 16P0.75	16x2x0.75	0.38	1.2	17.3	409
RE-2Y(St)H 20P0.75	20x2x0.75	0.38	1.3	19.2	480
RE-2Y(St)H 24P0.75	24x2x0.75	0.38	1.3	20.8	561
1.0mm2, 多对
RE-2Y(St)H 2P1.0	2x2x1.0	0.4	0.9	9.2	102
RE-2Y(St)H 4P1.0	3x2x1.0	0.4	1	10.9	156
RE-2Y(St)H 5P1.0	4x2x1.0	0.4	1	11.9	183
RE-2Y(St)H 6P1.0	5x2x1.0	0.4	1	13	224
RE-2Y(St)H 8P1.0	8x2x1.0	0.4	1.1	14	273
RE-2Y(St)H 10P1.0	10x2x1.0	0.4	1.1	15.9	324
RE-2Y(St)H 12P1.0	12x2x1.0	0.4	1.2	16.8	383
RE-2Y(St)H 16P1.0	16x2x1.0	0.4	1.2	19	513
RE-2Y(St)H 20P1.0	20x2x1.0	0.4	1.3	21.1	619
RE-2Y(St)H 24P1.0	24x2x1.0	0.4	1.4	23.1	738
1.3mm2, 多对
RE-2Y(St)H 2P1.3	2x2x1.3	0.45	1	10.4	122
RE-2Y(St)H 4P1.3	3x2x1.3	0.45	1	12	190
RE-2Y(St)H 5P1.3	4x2x1.3	0.45	1.1	13.4	233
RE-2Y(St)H 6P1.3	5x2x1.3	0.45	1.1	14.6	273
RE-2Y(St)H 8P1.3	8x2x1.3	0.45	1.2	15.7	330
RE-2Y(St)H 10P1.3	10x2x1.3	0.45	1.2	17.9	422
RE-2Y(St)H 12P1.3	12x2x1.3	0.45	1.3	18.9	487
RE-2Y(St)H 16P1.3	16x2x1.3	0.45	1.3	21.4	678
RE-2Y(St)H 20P1.3	20x2x1.3	0.45	1.4	23.8	790
RE-2Y(St)H 24P1.3	24x2x1.3	0.45	1.5	25.9	921
1.5mm2, 多对
RE-2Y(St)H 2P1.5	2x2x1.5	0.45	1	10.8	139
RE-2Y(St)H 4P1.5	3x2x1.5	0.45	1.1	12.7	212
RE-2Y(St)H 5P1.5	4x2x1.5	0.45	1.1	14	259
RE-2Y(St)H 6P1.5	5x2x1.5	0.45	1.2	15.2	312
RE-2Y(St)H 8P1.5	8x2x1.5	0.45	1.2	16.4	378
RE-2Y(St)H 10P1.5	10x2x1.5	0.45	1.3	18.8	473
RE-2Y(St)H 12P1.5	12x2x1.5	0.45	1.3	19.7	548
RE-2Y(St)H 16P1.5	16x2x1.5	0.45	1.4	22.5	727
RE-2Y(St)H 20P1.5	20x2x1.5	0.45	1.5	25	903
RE-2Y(St)H 24P1.5	24x2x1.5	0.45	1.5	27.1	1051
